为菲斯曼壁挂炉安装 Wi-Fi 模块

在文章将菲斯曼设备接入 Home Assistant 中，笔者介绍了支持接入菲斯曼设备的 Home Assistant 集成。不过，对于如何安装所需的 Wi-Fi 模块硬件还没有展开介绍。本文将详细记录。

笔者家中使用的是一台菲斯曼（Viessmann）Vitopend 100-W 燃气壁挂炉，具体型号为 L1P33-A1JD。它有夏季和冬季两种主要运行模式：夏季模式只供应生活热水，冬季模式还会启用采暖。机器自带的 LCD 控制面板可以查看状态和设置温度，但每次切换模式都要到壁挂炉前操作，还是不够方便。

菲斯曼的官方产品资料显示，A1JD/A1HD 系列可以选配 Wi-Fi 模块。于是笔者购买了与这台机器匹配的模块，标签上的名称是 GME WiFi Gateway。安装完成后，就可以通过手机远程切换模式、设置采暖和热水温度，并查看壁挂炉的运行状态。

下面记录实际安装成功的过程。不同型号的内部结构和接口可能不同，购买模块前要先确认兼容性。

准备工作

需要准备的东西很简单：

• 与壁挂炉型号匹配的 Wi-Fi 模块；
• 一把十字螺丝刀；
• 安装了「菲斯曼互联」应用的手机，以及可用的家庭 Wi-Fi 网络。

壁挂炉的电控盒中有市电线路。拆机前必须关闭壁挂炉并从外部断开电源，不能只按控制面板上的开关键。确认显示屏已经熄灭后再操作。如果不熟悉电气设备，建议让菲斯曼售后或专业人员安装。

拆下前盖

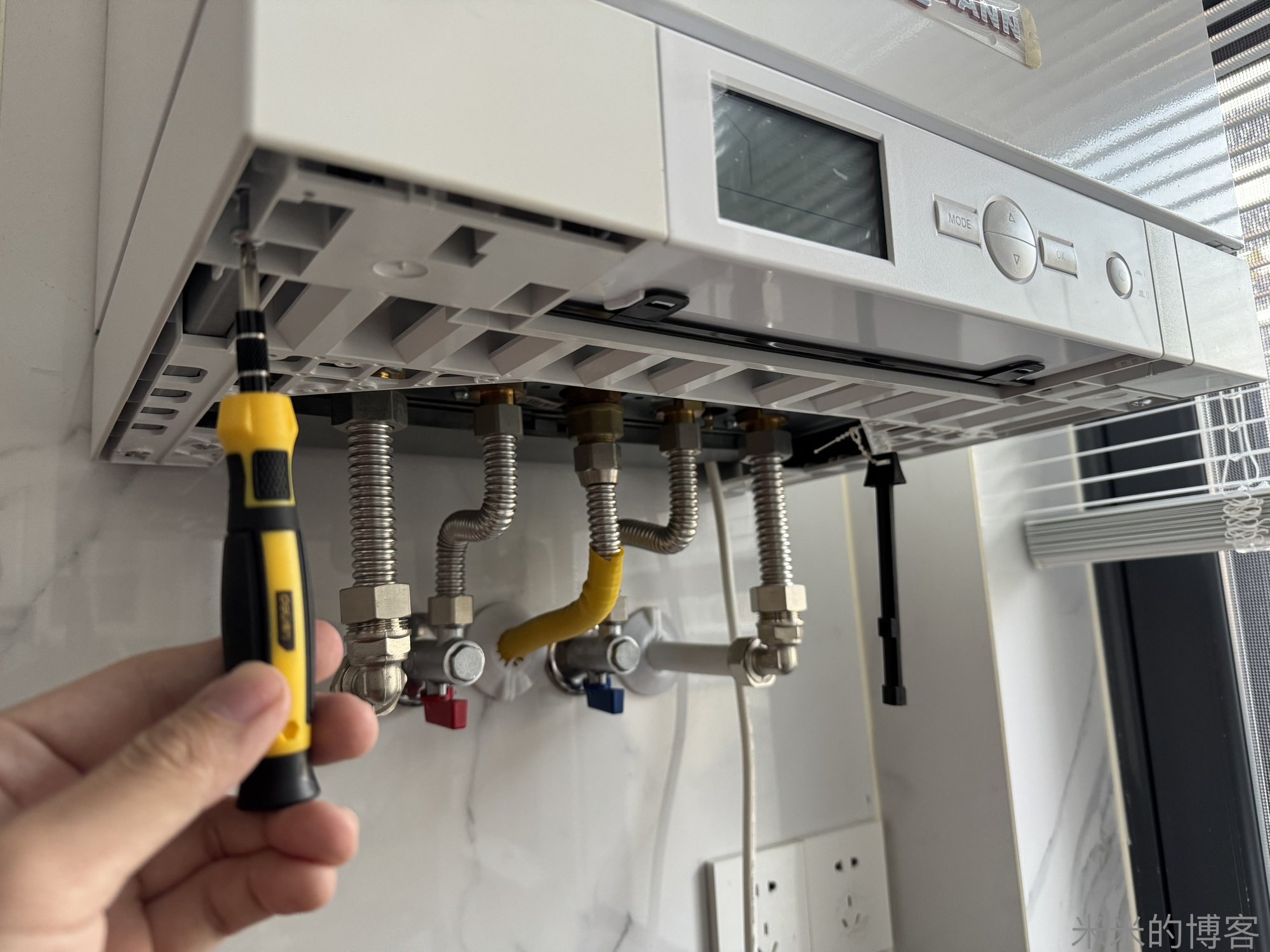

壁挂炉前盖由底部的螺钉固定。断电后，从机器底部找到左右两侧的固定螺钉，用十字螺丝刀将它们松开。

螺钉松开后，从前盖下部轻轻向外拉，再向上提起，使前盖脱离上方的挂钩。取下前盖后，就能看到金属炉体和下方的控制单元。

翻下电控盒

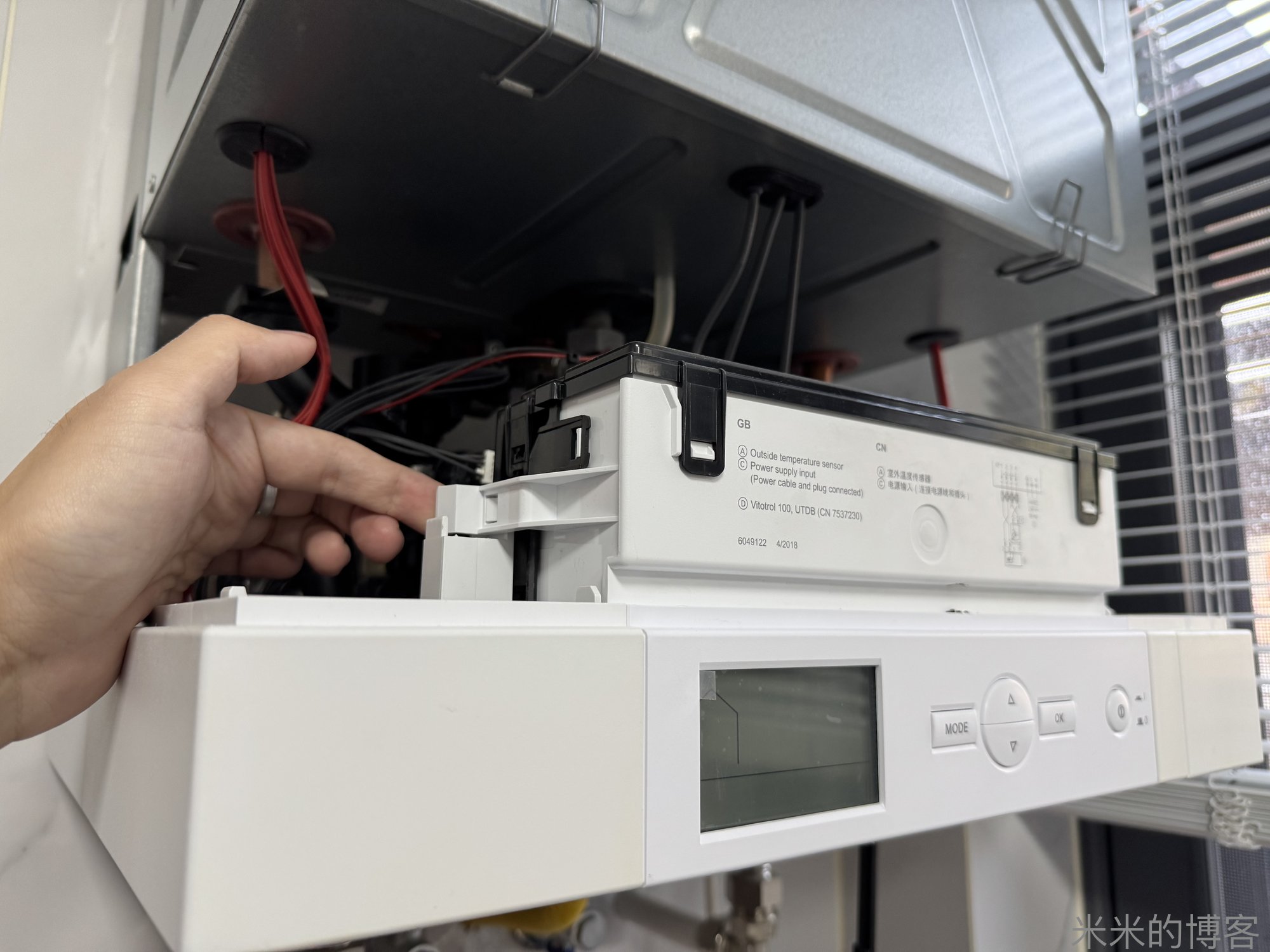

控制单元左右两侧各有一个锁扣。用一只手托住控制单元，另一只手依次松开两侧锁扣。图中所指的是左侧锁扣，另一侧结构相同。

锁扣松开后，将控制单元缓慢向前、向下翻转到检修位置。动作不要太快，避免拉扯后方已有的线束。

打开电控盒

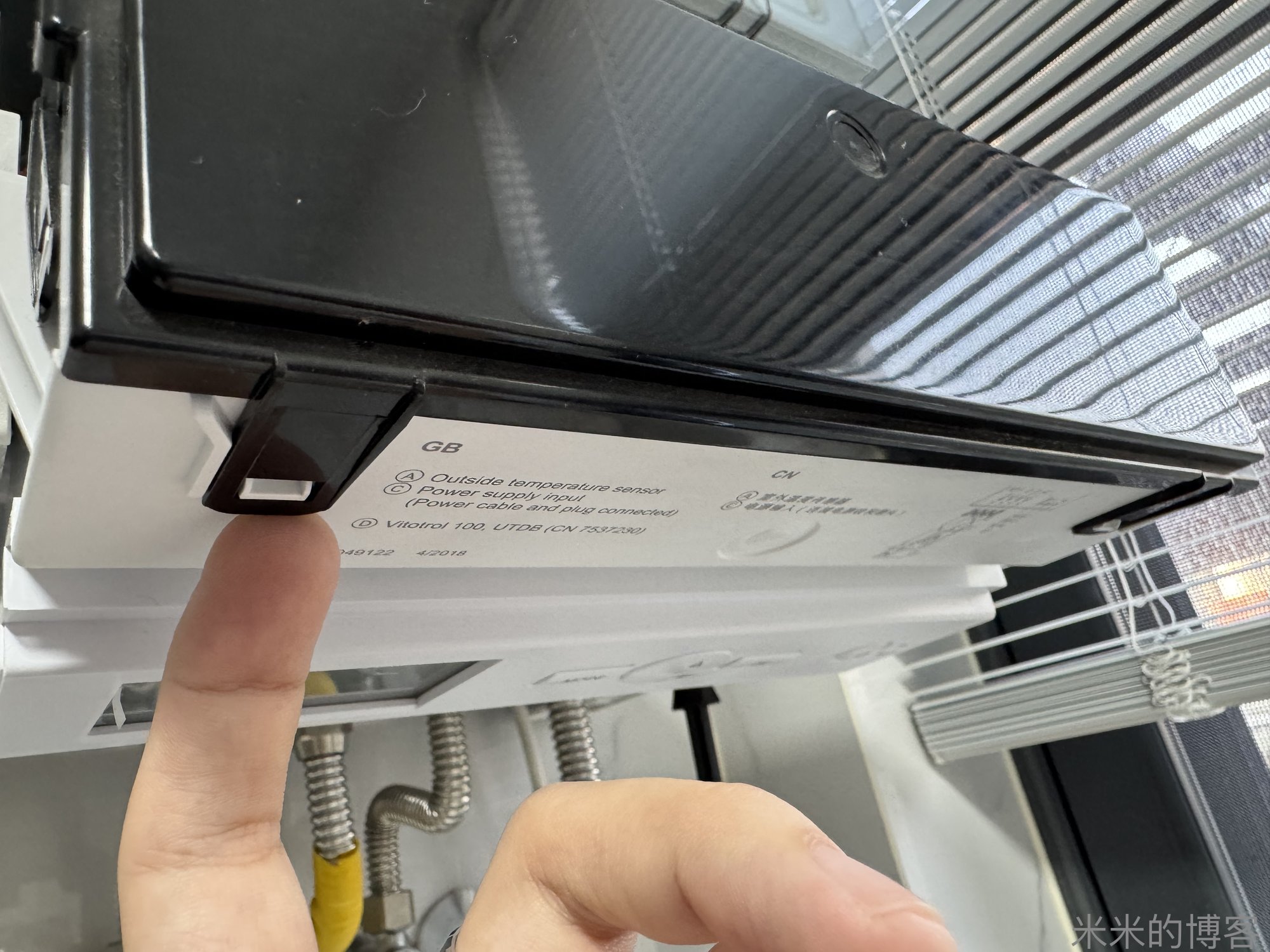

电控盒背面的黑色保护盖同样由卡扣固定。按下两侧的白色释放卡扣，同时轻轻抬起黑色盖板。

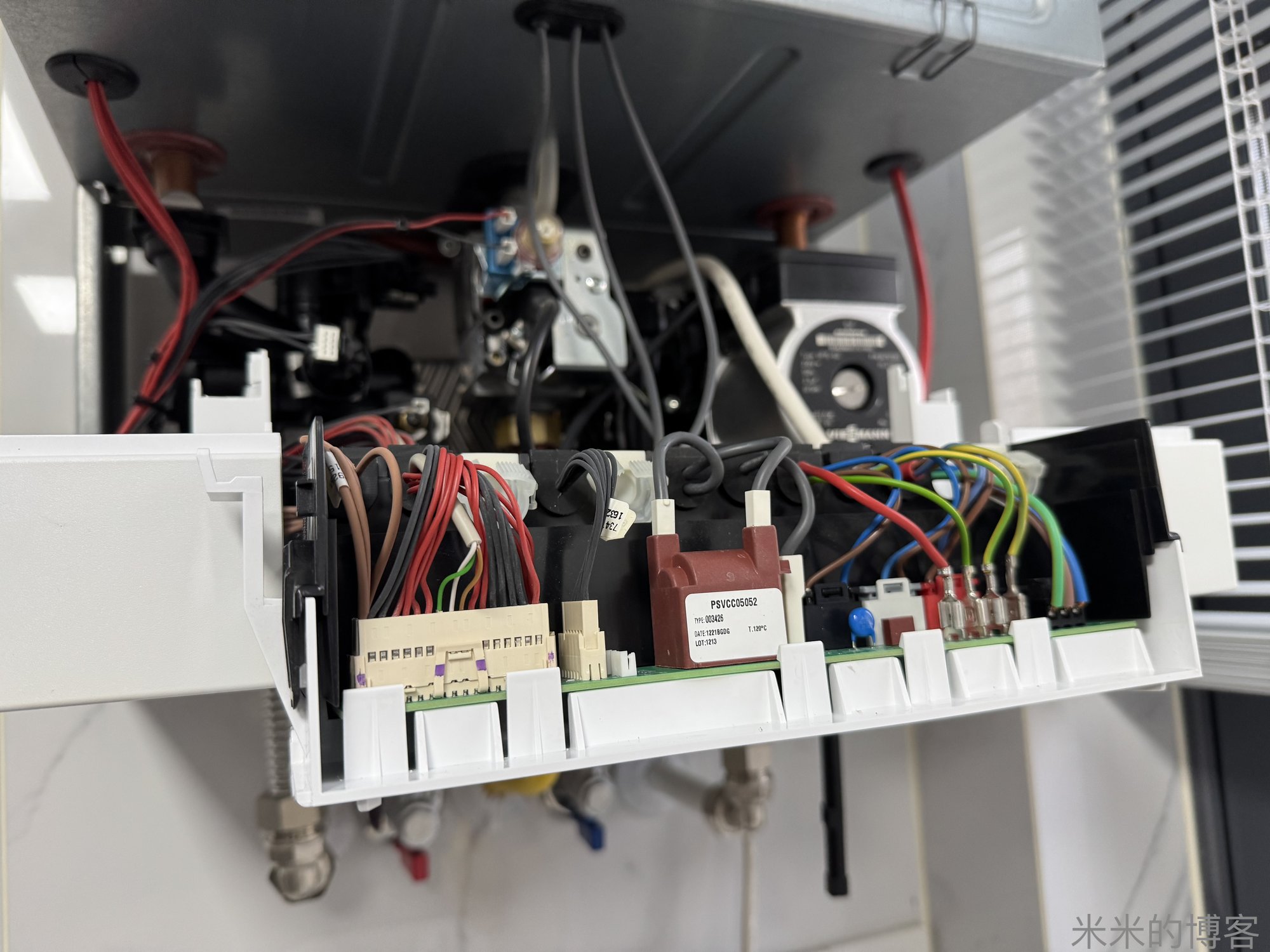

取下保护盖后即可看到主控板和原有线束。此时不要触碰主控板上的其他端子，也不要随意拔动原机线束。

连接并安装 Wi-Fi 模块

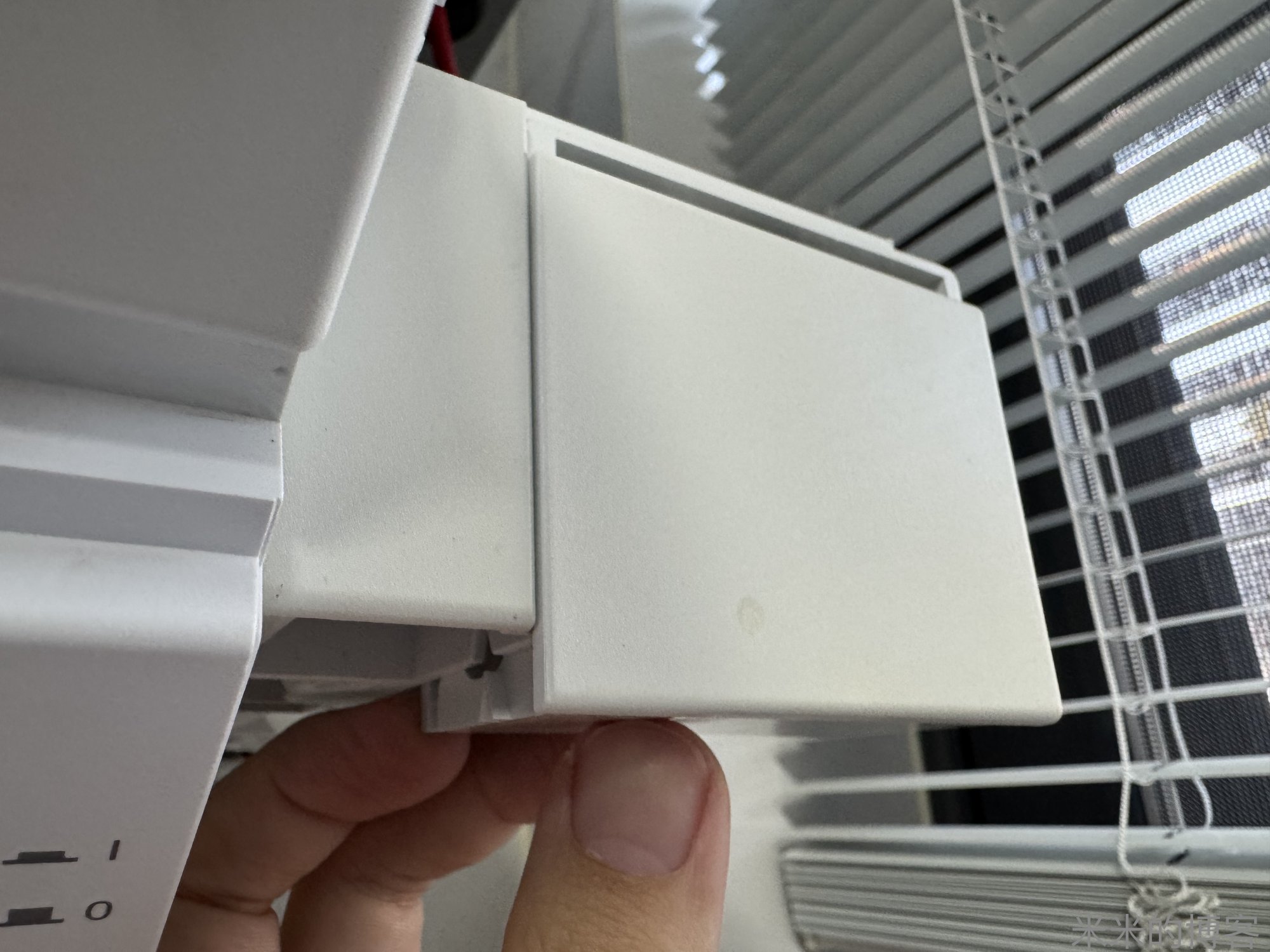

Wi-Fi 模块安装在控制单元侧面的预留仓位中。先按住仓位盖板下方的卡扣，再将盖板向外取下。

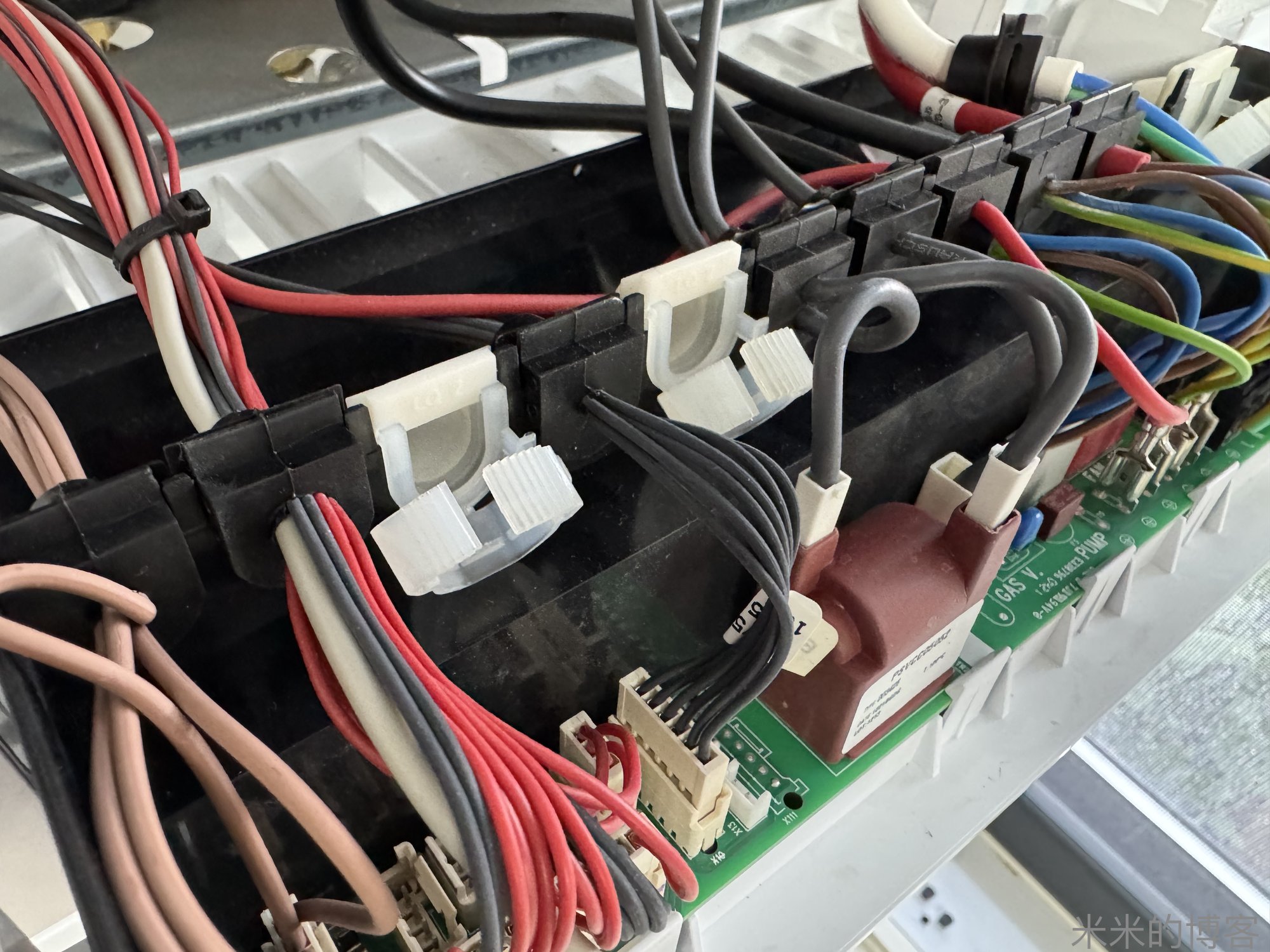

接下来在电控盒内找到预留给 Wi-Fi 模块走线位置，将原本用于占位的白色塑料卡扣拆下，然后把 Wi-Fi 模块连着的线束插进来。操作时可以先理清走向，不要用力拽线。

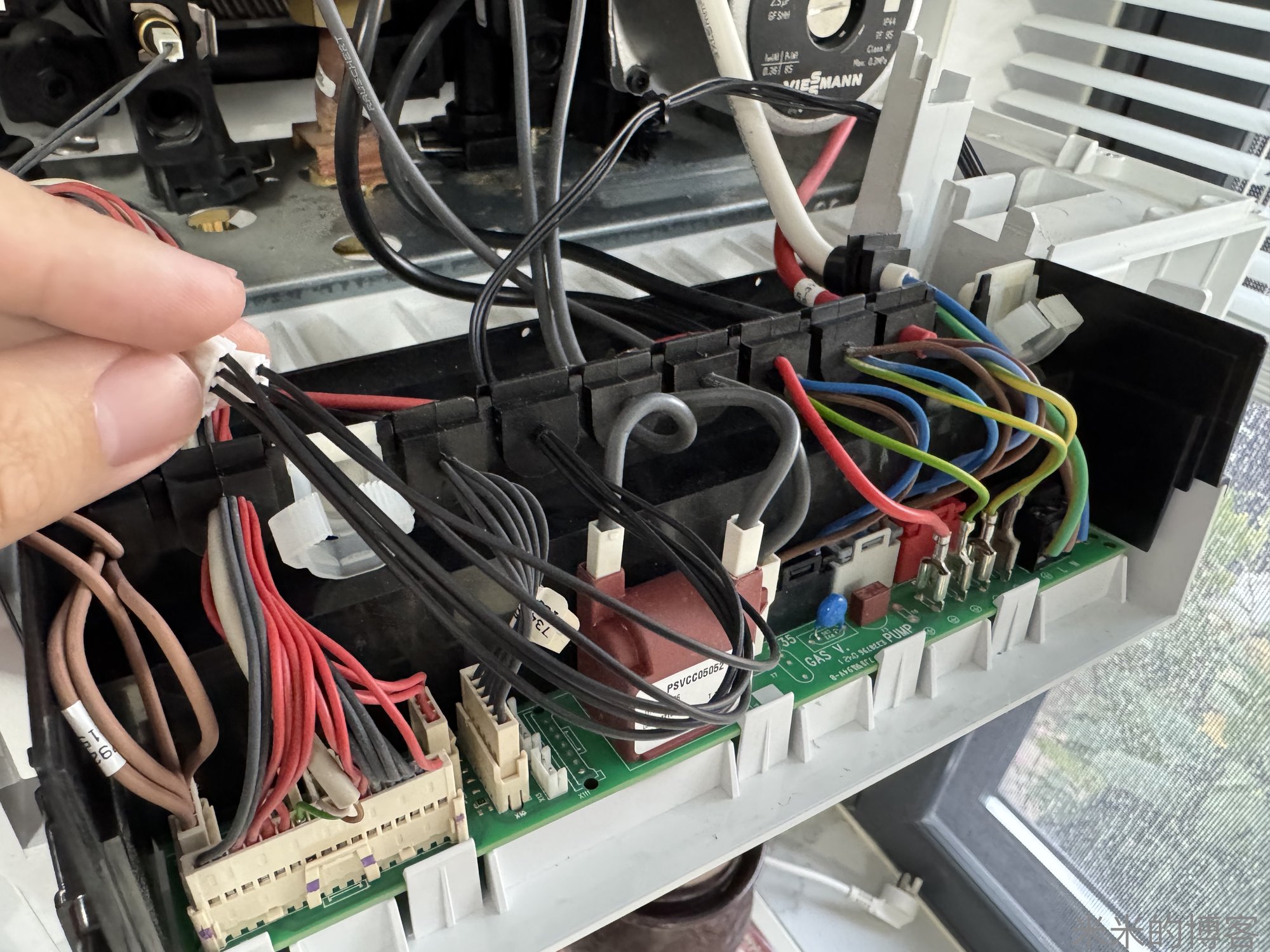

线束末端是两个白色插头，如下图所示。把它从线束之间轻轻引到模块仓位附近，并留出足够长度。插头有防呆方向，如果对不上，不要强行插入。

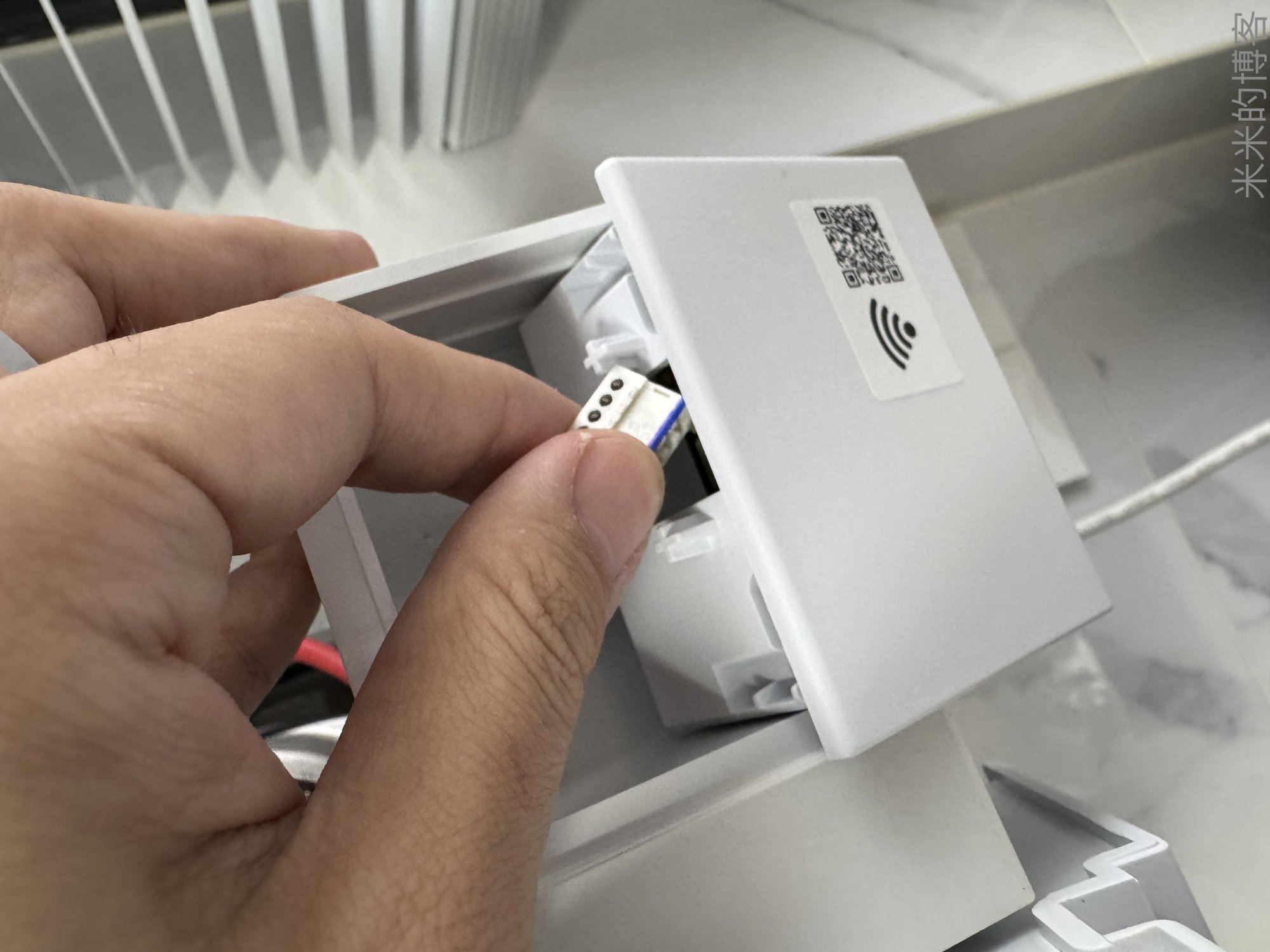

将插头对准 Wi-Fi 模块上的接口并插到底，再把模块沿预留仓位推入，使外壳卡扣固定到位。

安装完成后，模块应当稳固地卡在仓位内，线束也不能被外壳夹住。模块背面的标签包含序列号、MAC 地址等设备信息，可以自行留存。

确认接头牢固、线束走向正常后，按照拆卸时的相反顺序复原：扣好电控盒黑色保护盖，将控制单元向上翻回并锁紧左右卡扣，再装回壁挂炉前盖并拧紧底部螺钉。

手机配网

恢复壁挂炉供电后，在手机上打开「菲斯曼互联」应用，登录账号并添加设备。按照应用中的提示扫描 Wi-Fi 模块上的二维码，选择家庭 Wi-Fi 并完成配网。应用版本不同，页面名称可能略有变化，以实际向导为准。

至此，Wi-Fi 模块就安装完成了。接入网络以后，原本必须在面板上完成的模式切换和温度设置都可以远程操作。笔者随后还进一步分析了中国区接口，并将设备接入 Home Assistant，具体过程见将菲斯曼设备接入 Home Assistant。
